В процессе ударно-канатного бурения порода разрушается под действием ударов долот, состоящих из лопасти, шейки и резьбового конуса. В нижней части лопасти долота располагается лезвие. В зависимости от твердости разбуриваемой почвы лезвие долота имеет различный угол приострения. Для бурения в мягких породах он равен 70...80, в породах средней твердости 90...110, твердых породах и валунно-галечниковых отложениях 110... 130. Лезвие долота закаливают.

Плоские долота используют для бурения мягких монолитных пород без твердых включений.

Двутавровые долота используют для бурения в вязких породах средней крепости. Боковые ребра долот имеют выступы в обе стороны и вследствие этого — двутавровое сечение.

Округляющие долота применяют для бурения твердых, в том числе - трещиноватых пород. Особенность таких долот — широкие боковые ребра c режущими гранями, обеспечивающими округление стенок скважины и предохраняющие долото от износа при трении о стенки скважины.

Крестовые долота предназначены для бурения твердых трещиноватых пород, а также валунно-галечниковых отложений. Крестообразное основание препятствует заклиниванию долота в крупных трещинах.

Долота всех типов изготавливают диаметром 148, 198, 248, 345, 395, 445, 495, 595 и 695 мм, а двутавровые долота также диаметром 795 и 850 мм.

Читайте так же: Обзор и характеристика роторных буровых установок УРБ 3А3, 1БА15 и УРБ-25

Очистка забоя от разрушенной породы выполняется желонками, которые также используются для бурения обводненных мягких пород. Желонка представляет собой стальную цилиндрическую трубу, в нижней части которой смонтирован башмак с плоским или сферическим клапаном, а в верхней -ниппельный переходник с конической резьбой. Ход плоского клапана при его открывании регулируется отбойным шифтом, а шарового - ограничителем. При ударе об обводненную породу забоя скважины клапан открывается и вода с грунтом или шламом заходит внутрь трубы, после чего – при отрыве инструмента от забоя – клапан закрывается и удерживает породу внутри трубы.

Для освобождения желонки от породы, поднятой с забоя, в стенках трубы в ее верхней части выполнены окна. Компания «ГЕОМАШ» производит желонки диаметром от 89 до 168 мм

Бурение рыхлых и пластичных грунтов с гравийно-галечными включениями осуществляется с использованием забивных стаканов.

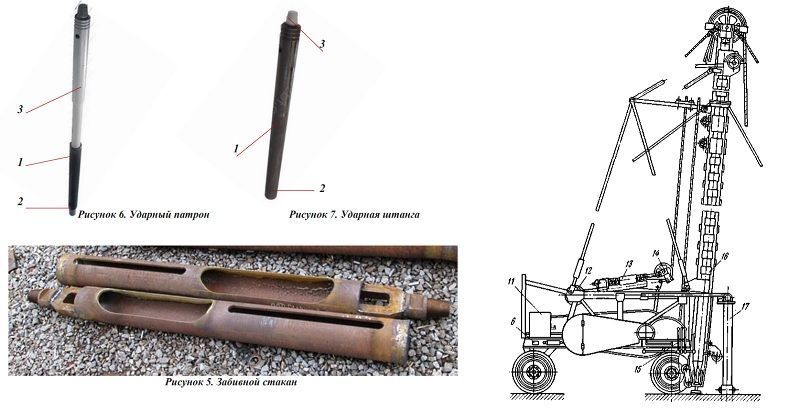

Забивной стакан представляет собой цилиндрический корпус с продольной боковой прорезью, обеспечивающей геологическое описание пробы грунта без ее экстракции и последующее извлечение пробы из стакана. В верхней части корпуса смонтирована вилка с резьбовым наконечником. В нижней части корпуса предусмотрен режущий башмак для внедрения в грунт при ударе по забою скважины. Забивные стаканы выпускаются в исполнениях с открытым башмаком, с клапаном для удержания пробы, или с поршнем для механической экстракции пробы. Компания «ГЕОМАШ» производит забивные стаканы диаметром от 89 до 325 мм.

Технология ударно-канатного бурения может быть реализована не только на специализированном буровом оборудовании, но также на универсальных буровых установках при условии, что в их комплектацию входят лебедки с функцией свободного разматывания каната под весом бурового инструмента, оборудованные системой торможения с ручным управлением.

В номенклатуре продукции Геомаш и ОЗБТ имеются буровые установки, на которых возможна реализация этой технологии при условии общей массы компоновки для ударного бурения не более 1500-2000 кг и проектной глубине скважины не более 50 метров (указанные ограничения обусловлены характеристиками используемых буровых лебедок - канатоемкостью и максимальным тяговым усилием ).

Ударно-канатное бурение на установках серий ПБУ-2, ЛБУ-50, УГБ тяжелой серии и УРБ2Д3 применяется при опробовании грунтов I-V категорий по буримости для инженерно-геологических исследований при строительстве.

Читайте так же: Пневмоударники и другой буровой инструмент для ударно-вращательного бурения

Для выполнения этой задачи производятся забивные стаканы диаметром от 89 до 325 мм, желонки диаметром от 89 до 127 мм, забивные пробоотборные снаряды диаметром от 92 до 121 мм, ударные патроны массой от 79 до 161 кг и ударные штанги массой от 36 до 145 кг.

Опробование грунтов с отбором проб нарушенной структуры для изучения литологического строения разреза выполняется с использованием забивных стаканов и желонок.

При отборе проб с ненарушенной структурой (монолитов) для изучения физикомеханических свойств грунтов применяются забивные грунтоносы с внутренней разъемной гильзой.

Для защиты стенок скважины от обрушения бурение выполняется с одновременной обсадкой забиваемыми трубами. Кроме того, в комплектацию буровых установок УГБ тяжелой серии могут быть включены гидравлические обсадные столы, предназначенные для погружения обсадных труб при сооружении скважины и их последующего извлечения.

В качестве альтернативы стандартным обсадным трубам успешно применяются разработанные и производимые в компании «Геомаш» колонны равнопроходных полых шнеков с реверсивным соединением. Имеющие внутренний диаметр до 198 мм, полые шнеки совместимы с забивными стаканами диаметром до 146 мм, желонками и забивными пробоотборниками всей номенклатуры, производимой в компании.

Напомним компания Геомаш и ОЗБТ входят в группу компаний объединенные заводы имени Воровского. Главные промышленные мощности для машиностроения Геомаш имеет в Курской области город Щигры. Благодаря собственному заводу Геомаш имеет возможность выпускать буровое оборудование полным циклом производства, от конструирования детали и ее отливки, до ее полной сборки и обкатки.

Мы делаем доступной современную буровую технику, с помощью которой потребитель увеличивает эффективность и безопасность выполняемых буровых работ.
